탄소 접지봉은 기존의 구리 접지봉을 대체하는 혁신적인 접지 시스템입니다.
탄소 섬유로 만들어져 내구성이 뛰어나고 부식에 강하며, 가벼워 설치가 용이합니다.
구리 접지봉보다 훨씬 오래 사용할 수 있습니다.
염분, 산, 알칼리 등에 강합니다.
설치 및 운반이 용이합니다.
접지 성능이 우수합니다.
재활용 가능한 소재로 만들어져 환경 오염을 줄입니다.
광활한 풍력 발전 단지에서 탄소 접지봉은
안정적인 접지 시스템을 구축하는 데
중요한 역할을 합니다.
송전 시설의 접지 시스템을 강화하여
안전한 송전을 보장합니다.
건물의 접지 시스템을 구축하여 번개로부터
안전을 보호합니다.
광산, 통신, 철도 등 다양한 산업 분야에서
접지 시스템으로 활용됩니다
사이즈 : 150mm x 800mm / 무게 : 20kg
사이즈 : 160mm x 800mm / 무게 : 22kg
사이즈 : 260mm x 1,000mm / 무게 : 50kg

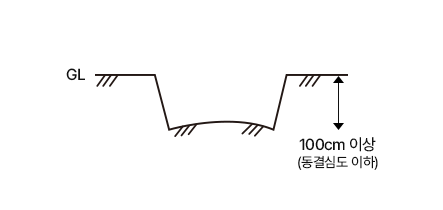

아래 그림과 같이 터파기를 실시한다.
(단, 지하층 바닥 하부에 설치할 경우는 동결심도 이하이므로 제품의 높이만큼만 터파기를 한다.)

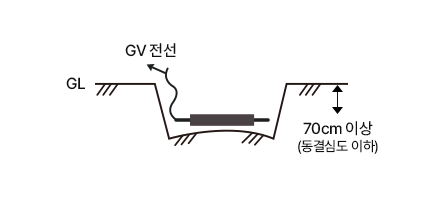

GV전선을 연결한 탄소 접지봉을 아래 그림과 같이 안착시킨다.

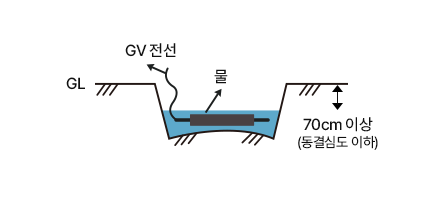

탄소 접지봉이 잠길 정도로 물을 부어준다.
(단, 터파기 내에 지하수가 있는 경우 생략가능)

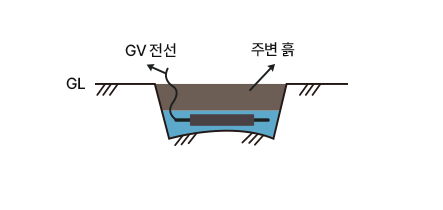

주변의 흙으로 되메우기를 실시한다.
슬리브 압착 방법 및 발열 용접으로 연결 (70SQ-95SQ)

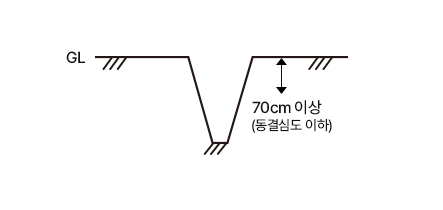

아래 그림과 같이 터파기를 실시한다.
(단, 지하층 바닥 하부에 설치할 경우는 동결심도 이하이므로 제품의 높이만큼만 터파기를 한다.)

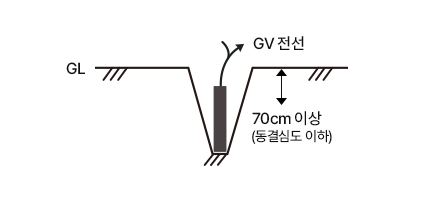

GV전선을 연결한 탄소 접지봉을 아래 그림과 같이 안착시킨다.
탄소 접지봉이 잠길 정도로 물을 부어준다.
(단, 터파기 내에 지하수가 있는 경우 생략가능)

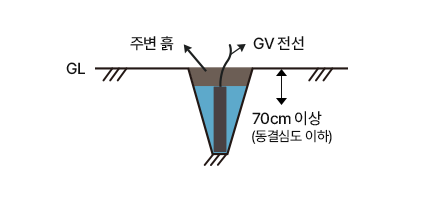

주변의 흙으로 되메우기를 실시한다.
슬리브 압착 방법 및 발열 용접으로 연결 (70SQ-95SQ)
