엠어스(Miracle Earth) 는 도전성 접지저항 저감재로 접지 전극과 대지의 접촉면적을
크게 하여 뛰어난 접지저항 저감 효과와 함께 낙뢰 및 이상전압 시 대지로 이상 전류를
순간적으로 소멸시킵니다.
| 외관 | 회백색의 시멘트 혼합분체 |
|---|---|
| 포장 단위 | 10kg/포대, 20kg/포대 |
| 전기 저항률(Ω · m) | 0.1 이하 |
|
단위용적용량 (kg/m3) |
약1,260(kg/m2) |
|
압축 강도 (kgf/cm2)-7일 |
200(kgf/cm2) 이상 |
| 곡 강도(kgf/cm2) | 20(kgf/cm2) 이상 |
| 품명 | 적용 | 용량(NET.) kg/bag |
|---|---|---|
| Miracle Earth | 통신용 | 10, 20 |
| 일반용 | 10, 20 |
피뢰 접지 등 10Ω 이상의 접지개소.
대지 조건이 양호한 곳.
5Ω 이하의 접지개소. 낮은 접지저항을 요구하는 개소.
풍화토, 사질토, 암반(연암, 경암)등의 접지개소.
토양과 융화되기 쉽고, 접지면적을 확대하여 대지와
접촉면적을 크게 얻을 수 있어 접지 효과가 우수함.
현장 여건에 따라 분체 또는 물과의 혼합상태로 시공이
가능하고 접지 면적, 시공 형태에 따라 자유롭게 시공이 가능함.
접지저항저감제를 사용함으로써 시공비와 재료비를 절약하고
부식이 방지되어 효과가 반영구적이며 유지 보수가 필요 없습니다
매설지선, 매쉬(Mesh), 접지봉, 보링(Boring)등의 방법을
단독 사용 또는 병행 시공이 가능함으로 현장 여건에 따라
시공이 가능함.
엠어스 제품과 혼합 용기, 사용할 물(4~60L)을 준비한다.
용기에 엠 어스 10kg당 물 4~6L를 혼합하여 가능한 한 균일 하게 섞는다.
혼합된 엠어스를 접지극(접지선)이 충분히 감싸지도록 도포한다.
접지효과는 접지면적과 비례함으로 가능한 한 접지면적을 두텁고 넓게 한다.

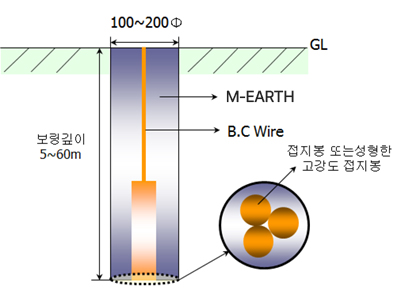

대지고유저항(Ω ·m)은 토양의 깊이, 조밀도, 수분 함유물 등에 따라 달라지는데 접지공사
시공전에 대지고유저항 내지는 토양을 분석하여 최적의 깊이를 선정한 후, 크로라드릴 또는
이와 유사한 장비를 이용하여 보링 (깊이5~20m 정도)한 다음 접지동봉을 나동선과 접속시킨후
집어넣고 공간에 혼합된 엠 어스를 투입시킨다.

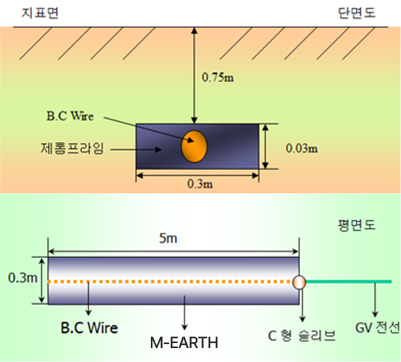

나동선 (50mm² 이상)방식의 접지공사는 그림과 같이 폭 50cm, 깊이 75cm 이상의 구덩이를 만들어
나동선을 구덩이 중앙에 위치한 후 M-EARTH를 나동선이 충분히 감싸지도록 5cm 두께로 도포 한 후
흙으로 되메우기 작업을 한다.

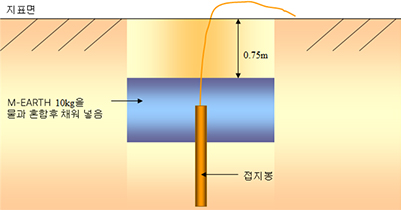

접지봉(L:1.0m~3.0m)전극은 각종 접지 공사에 가장 많이 사용하고 있다.
접지봉 전극은 시공이 용이하며 특히 병렬연결 식의 접지봉 전극은 목적하는
접지저항이 얻어질 때까지 연접하여 시공한다. 그림처럼 구덩이(직경30~50cm)를
판후, 접지동봉을 타입하며, 혼합된 엠어스를 도포한다.

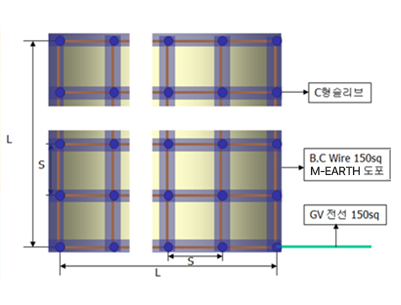

다수의 매설지선을 서로 격자형으로 접속하여 대형 접지극을 구성한 것이 매쉬(망상)전극이라 한다.
특히 낮은 접지저항을 필요로 하는 발전소나 변전소, 전화국, 인텔리전트 빌딩, 병원 등에 사용한다.
또한 매쉬와 접지봉, 동판 등을 사용하기도 한다.
